胶管扣压接头如何安装?

产品描述:

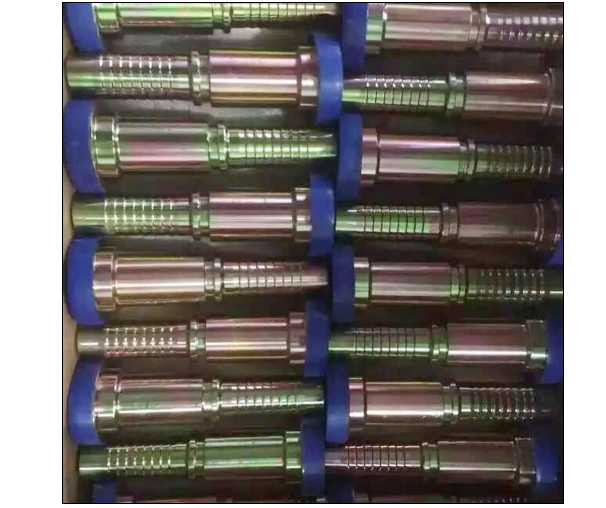

    胶管接头与胶管扣压形式:

    1.剥外胶扣压需剥去一定长度的外胶层,适用于GB/T3683-92,GB/T10544-03,DIN20022,SAE100R1A/R2A等标准钢丝编织胶管以及钢丝缠绕胶管。

    2.不剥外胶扣压加工工艺简单,适用于纤维编织胶管及SAE100RIAT/R2AT等型号钢丝编织胶管。

    3.剥内外胶扣压需剥去一定长度的内胶层和外胶层,称为内锁式安全型扣压式胶管接头,适用于GB/T10544-89大口径管SAER12,DIN20023-4SH等超高压钢丝缠绕胶管。

    胶管接头安装事项:

    (1)胶管在移动或静止中,均不能过度弯曲,也不能在根部弯曲,至少要在其直径的1.5倍处开始弯曲;

    (2)胶管移动到极端位置时不得拉得太紧,应比较松弛;

    (3)尽量避免胶管的扭转变形;

    (4)胶管尽可能远离热辐射构件,必要时装隔热板;

    (5)应避免胶管外部损伤,如使用中同构件表面的长期摩擦等;

    (6)若胶管自重引起过分变形时,应有支托件。

    高压胶管接头泄漏原因有以下几种:

    “о”形圈老化或变形而造成泄漏;“о”形圈装配不到位,使两平面连接时压不平或“о”形圈被切割造成泄漏;

    “о”形圈未压实,弹性变形量不足而造成泄漏;

    “о”形圈止口槽过深而造成泄漏。对此,需重新选择外径相同和截面较粗的“о”形圈,也高压胶管接头

    可将带有止口槽的密封平面进行切削或磨削加工,以减小止口槽深度,使“о”形圈有足够的弹性变形量(压缩量一般应在0.35-0.65mm之间)。对于采用耐油胶板、羊毛毡、软钢纸板、组合密封垫圈或密封胶的管接头处泄漏,无论是何材质,首先应检查其密封件有无破损,变形、老化和粗糙度过大等情况,然后采取相应的措施。
